| 耐磨零件-->>拉伸模

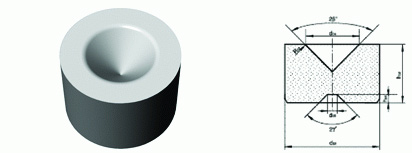

HCA 型 HCB 型 |
|
|
单位：mm |
| HCA型(黑色金属线材拉伸模) |
型号 |
基本尺寸 |
d02 |
h02 |
d01 |
l03 |
l04 |
l02 |
2βo |
2γo |
HCA08- |
8.00 |
4.00 |
0.40~0.60 |
0.40~0.50 |
1.10 |
0.80 |
90 |
90 |
HCA10- |
10.00 |
8.00 |
0.40~1.30 |
0.40~1.00 |
1.60~1.80 |
3.30~3.50 |
HCA12- |
12.00 |
10.00 |
0.40~1.80 |
0.40~1.20 |
1.80~2.00 |
4.80~5.00 |
HCA14- |
14.00 |
12.00 |
0.40~2.30 |
0.40~1.30 |
2.00 |
5.00 |
60 |
75 |
HCA16- |
16.00 |
13.00 |
0.60~2.40 |
0.50~1.30 |
2.50 |
4.00~4.50 |
HCA20- |
20.00 |
17.00 |
1.00~4.70 |
0.70~1.90 |
3.00 |
5.00~5.40 |
60 |
HCA25- |
25.00 |
20.00 |
2.30~6.20 |
1.30~2.60 |
4.00 |
6.00 |
HCA28- |
28.00 |
5.70~6.70 |
4.00 |
7.00 |
5.00 |
HCA30- |
30.00 |
24.00 |
3.80~9.70 |
2.50~3.50 |
5.00 |
7.50~8.00 |
|
| |
| HCB型(有色金属线材拉伸模) |
型号 |
基本尺寸 |
d02 |
h02 |
d01 |
l03 |
l04 |
l02 |
2βo |
2γo |
HCB08- |
8.00 |
4.00 |
0.40~0.80 |
0.40~0.60 |
1.10 |
0.80 |
90 |
90 |
HCB10- |
10.00 |
8.00 |
0.40~1.00 |
1.60~1.80 |
3.50 |
HCB12- |
12.00 |
10.00 |
0.40~2.30 |
0.40~1.00 |
1.80~2.00 |
4.80 |
HCB14- |
14.00 |
12.00 |
0.60~2.80 |
0.40~1.20 |
2.00 |
5.00 |
60 |
75 |
HCB16- |
16.00 |
13.00 |
0.80~3.30 |
0.60~1.40 |
3.00 |
4.60~4.80 |
HCB20- |
20.00 |
17.00 |
1.80~6.20 |
0.90~6.20 |
7.00~7.50 |
HCB25- |
25.00 |
20.00 |
3.80~7.20 |
1.40~2.10 |
4.00 |
7.80~8.50 |
HCB30- |
30.00 |
24.00 |
5.70~10.00 |
1.90~2.60 |
5.00 |
8.50~9.50 |
60 |
|
|
|
|
