| 耐磨零件-->>拉伸模

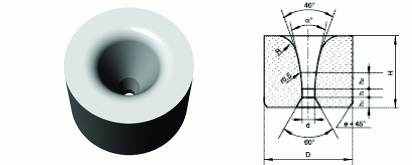

HC12型 |
|
|
单位：mm |
型号 |
基本尺寸 |
D |
H |
d |
h |
h1 |
h2 |
R |
αo |
HC12- |
8.00 |
6.00 |
0.40~0.80 |
0.30~0.60 |
1.00 |
1.40~1.80 |
2.00 |
10 |
13.00 |
8.00 |
0.40~2.30 |
0.30~1.00 |
1.50 |
2.00~3.00 |
16.00 |
10.00 |
08.0~2.80 |
0.50~1.20 |
2.00 |
2.50~3.50 |
3.00 |
12 |
20.00 |
12.00 |
2.30~3.80 |
1.00~1.40 |
2.50 |
4.50~5.00 |
14 |
22.00 |
14.00 |
4.20~5.70 |
1.60~2.00 |
3.00 |
5.50~7.00 |
16 |
26.00 |
16.00 |
6.40~8.00 |
2.00 |
3.50 |
7.50 |
3.50 |
|
|
|
|
